Описание

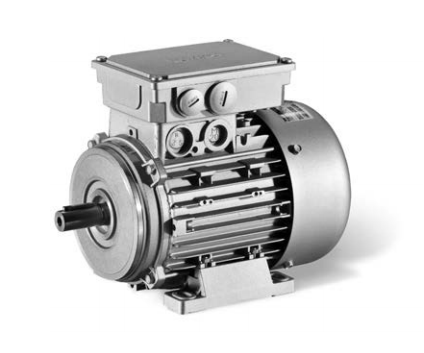

Трехфазные двигатели переменного тока Lenze серии MD полностью оптимизированы и настроены для максимально эффективной работы с преобразователем частоты, 4-полюсная обмотка. Широкий диапазон настройки скорости без ослабления поля в минимальном соотношении 1 : 17,4 с сохранением постоянного крутящего момента. Конструкция моторов выполнена по стандартам IEC 60072-1, DIN EN 50347, что дает большие возможности для универсального применения и подключения без адаптивных устройств. Обратная связь посредством резольверов, энкрементальных и абсолютных энкодеров, модификации со встроенной тормозной системой.
Двигатели хорошо защищены от негативных условий рабочей зоны, а именно от проникновения пыли и брызг или струй воды внутрь корпуса, проявления коррозии от влияния агрессивных сред. Для постоянного контроля температурных факторов установлены термодатчики.
Класс энергоэффективности данной серии соответствует классу IE1 (стандартный).
Технические характеристики трехфазных электродвигателей Lenze серии MD:
- Номинальная мощность: 0,12 - 22 кВт;
- Номинальный крутящий момент: 0,8 - 144 Нм;
- Диапазон рабочих скоростей: 1365 - 1470 об/мин;
- Максимальная скорость: до 4500 об/мин;
- Диапазон рабочих напряжений: 230, 400, 460 В;
- Габаритная высота: 63 - 180 мм;
- Монтажное исполнение: IM 1001, IM 3001, IM 3601;
- Степень защиты корпуса: IP55, IP65, IP66;
- Степень защиты: самовентиляция или принудительный обдув;
- Класс изоляции: F / B;
- Диапазон рабочих температур: -20 °C ... +40 °C.
Номинальные характеристики типоразмеров электродвигателей Lenze MD (принудительный обдув / самовентиляция)
MDFMARS / MDEMARS - с резольвером, без тормозаMDFMABS / MDEMABS - с резольвером, тормоз с пружинным приводом
MDFMAIG / MDEMAIG - с инкрементальным энкодером HTL/TTL, без тормоза
MDFMABI / MDEMABI - с инкрементальным энкодером HTL/TTL, тормоз с пружинным приводом
MDFMAAG / MDEMAAG - с абсолютным многооборотным энкодером, без тормоза
MDFMABA / MDEMABA - с абсолютным многооборотным энкодером SinCos, тормоз с пружинным приводом
| Тип двигателя | Мощность, кВт | Ток, А | Скорость, об/мин | Момент, Нм | Инерция, кг/см2 |
| MDxxxxx063-12 | 0,12 | 0,85 | 1425 | 0,80 | 3,30 |
| MDxxxxx063-32 | 0,18 | 1,00 | 1365 | 1,26 | 3,30 |
| MDxxxxx063-42 | 0,25 | 1,40 | 1370 | 1,74 | 3,70 |
| MDxxxxx071-12 | 0,25 | 1,30 | 1370 | 1,74 | 8,30 |
| MDxxxxx071-32 | 0,37 | 1,60 | 1410 | 2,51 | 10,7 |
| MDxxxxx071-42 | 0,55 | 2,40 | 1405 | 3,74 | 12,8 |
| MDxxxxx080-12 | 0,55 | 2,50 | 1390 | 3,80 | 16,9 |
| MDxxxxx080-32 | 0,75 | 3,30 | 1410 | 5,10 | 26,0 |
| MDxxxxx080-42 | 1,10 | 4,80 | 1390 | 7,50 | 26,0 |
| MDxxxxx090-12 | 1,10 | 4,80 | 1390 | 7,56 | 23,2 |
| MDxxxxx090-32 | 1,50 | 6,60 | 1410 | 10,1 | 28,4 |
| MDxxxxx100-12 | 2,20 | 9,20 | 1440 | 14,6 | 61,0 |
| MDxxxxx100-32 | 3,00 | 12,5 | 1430 | 20,5 | 61,0 |
| MDxxxxx112-22 | 4,00 | 16,1 | 1450 | 26,3 | 107 |
| MDxxxxx132-12 | 5,50 | 20,2 / 11,7 | 1450 | 36,2 | 188 |
| MDxxxxx132-22 | 7,50 | 28,6 / 16,5 | 1455 | 49,2 | 336 |
| MDxxxxx160-22 | 11,0 | 36,5 / 21,0 | 1460 | 71,9 | 610 |
| MDxxxxx160-32 | 15,0 | 48,4 / 27,8 | 1460 | 98,1 | 750 |
| MDxxxxx180-12 | 18,5 | 57,8 / 32,8 | 1470 | 120 | 1350 |
| MDxxxxx180-32 | 22,0 | 67,4 / 38,8 | 1465 | 144 | 1550 |
Купить двигатели переменного тока Lenze серии MD, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
