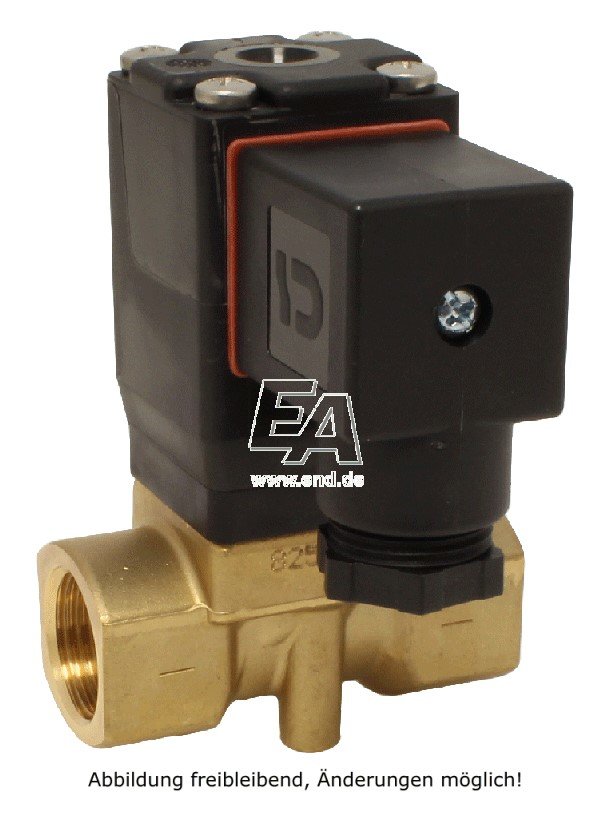

Электромагнитный клапан 2/2-ход. , G3/4", Ms/HNBR, 24VDC 0-10bar, с управлением, Тмакс.= + 150°C в Нижнем Новгороде

Электромагнитный клапан 2/2-ход. , G3/4", Ms/HNBR, 24VDC 0-10bar, с управлением, Тмакс.= + 150°C

Электромагнитный клапан — электромеханическое устройство, предназначенное для регулирования потоков всех типов жидкостей и газов. Он состоит из корпуса, соленоида (электромагнита) с сердечником, на котором установлен диск или поршень, регулирующий поток.

Соленоидный (или электромагнитный) клапан состоит из двух основных узлов:

• сам соленоид с сердечником, который двигается внутри катушки соленоида;
• клапан, который собственно и регулирует поток своей диафрагмой или поршнем.

Электромагнитные клапаны открываются/закрываются за счет перемещения магнитного сердечника. Он задвигается в соленоид, когда на него подают электрический ток. Современные соленоидные клапаны спроектированы таким образом, чтобы быть максимально компактными, но при этом герметичными и надежными.

По принципу действия электромагнитные клапаны разделяются на две группы: прямого и непрямого действия. Принцип работы первых основан только на усилии электромагнита, который должен обладать весьма большой мощностью. Потому не существует определенного ограничения по условному диаметру (проходному отверстию) соленоидных клапанов такого типа, а также по рабочему давлению в системе, куда они будут устанавливаться. Из плюсов клапанов прямого действия можно отметить высокую частоту срабатывания, а также работу при отсутствии давления. Вторая группа, клапаны непрямого действия, использует для работы энергию среды, которая движется в системе. У таких электромагнитных клапанов можно отметить достаточно широкий диапазон условных диаметров и рабочих давлений. Кроме того, соленоид в таком клапане обычно обладает меньшей мощностью. Еще из плюсов этих клапанов обычно отмечают большую плавность работы, которая защищает всю систему от гидроудара.

По состоянию без электрического напряжения соленоидные клапаны делят на нормально закрытые и нормально открытые. Первые закрывают проходное отверстие, если на них не подается электрический ток. Вторые – наоборот, при отсутствии электропитания открывают проходное отверстие. Следовательно, нормально закрытые при подаче на них тока открывают проход, нормально открытые – закрывают его.

Выбрать электромагнитный клапан весьма непросто. Ведь на тип и характеристики этого агрегата влияет множество факторов:

• сфера применения, тип системы;
• размер проходного отверстия;
• тип среды, которая будет через него проходить (газ, жидкость, масло) и уровень ее агрессивности (кислотности);
• температура потока;
• давление рабочей среды;
• тип клапана (нормально закрытый или открытый);
• способ присоединения клапана к трубам (резьба, фланец, сварка, штуцер).

Электромагнитный (соленоидный) клапан, который грамотно подобрали и установили, практически не требует особого обслуживания. Наиболее частая неисправность – когда выходит из строя катушка или диафрагма вследствие износа или заводского брака. В таких случаях ремонт можно осуществить без необходимости демонтажа клапана, сразу на месте его установки.

Art.MBMG2Z152267020 / B

Спецификации

• СОЕДИНЕНИЕ резьба
• SEAL HNBR - макс. 150 & deg; С
• ФУНКЦИЯ положительно контролируется - NC
• КОРПУС из латуни
• Размер 3/4 "
• НАПРЯЖЕНИЕ 24 В ПОСТОЯННОГО ТОКА
• РАБОЧЕЕ ДАВЛЕНИЕ ОТ 0
• РАБОЧЕЕ ДАВЛЕНИЕ ДО 10
• ТЕСТ ПРИНТ ПТ 15
• НОМИНАЛЬНОЕ ДАВЛЕНИЕ PN 0
• напряжение сети требуется 24
• HERTZ -
• РАЗМЕР СОЕДИНЕНИЯ (G_DN) 3/4 "
• СРЕДНЯЯ ТЕМПЕРАТУРА -10
• СРЕДНЯЯ ТЕМПЕРАТУРА ДО +150
• AMBIENT TEMPERATURE -10
• ТЕМПЕРАТУРА В ЖИДКОСТИ до +50
• BALL МАТЕРИАЛ 0
