Описание

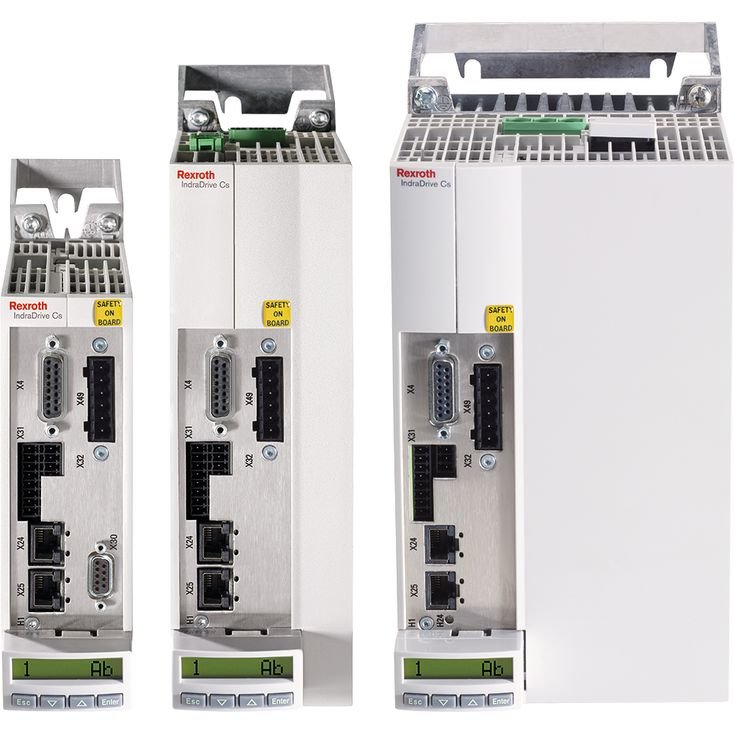

Одноосевые сервопреобразователи серии IndraDrive Cs от компании Bosch Rexroth предназначены для управления движением серводвигателей малой мощности (менее 1 кВт) и до верхнего предела в 9 кВт. Для них характерна высокая стойкость к перегрузкам, силовые и контрольные блоки объединены в одном корпусе, компактная архитектура, подходящая для размещения в условиях ограниченного пространства.
Связь между компонентами осуществляется по средствам технологий обмена данными Ethernet и Sercos III, а также доступен широкий спектр альтернативных типов интерфейсов. Управление осуществляется как с пульта на лицевой панели, так и удаленно посредством программного обеспечения для ПК. Для обеспечения защиты оборудования приводной системы и обслуживающего персонала предприняты соответствующие меры безопасности, а также интегрированы функции безопасного снятия крутящего момента и контроля тормозного блока.
Ассортимент серии состоит из десяти моделей представленных в трех номиналах сетевого питания и трех габаритных форматах исполнения. В зависимости от возлагаемых требований выпускаются три версии блоков управления: экономичный, базовый и продвинутый. Охлаждение воздушное с естественным или принудительным вентилированием.
Отличное решение для сборочных, погрузочно-разгрузочных, упаковочных работ, для привода небольших станков, для нужд пищевой промышленности, печати, производства полупроводников и т. д.
Технические характеристики преобразователей Bosch Rexroth серии IndraDrive Cs (HCS01)
- Напряжение питания: 1AC 110 - 230 В, 3AC 110 - 230 В и 200 - 500 В;
- Мощность электродвигателя: 0,15 - 9 кВт;
- Выходной ток: 3,3 - 54 А;
- Конфигурация: одноосевой;
- Выходная частота: 0 - 1600 Гц;
- Класс защиты корпуса: IP20;
- Встроенные интерфейсы: Sercos III, EtherCAT, EtherNet/IP, PROFIBUS DP, PROFINET IO, CANopen;
- Обратная связь: моторные энкодеры серий MSM и MSK, поддержка HIPERFACE, EnDat 2.1, SSI, датчики Холла, ресиверы и другие;
- Средства для визуализации и настройки: дисплей с кнопочной навигацией, программное обеспечение для удаленной работы;
- Особенности: встроенные функции безопасного отключения крутящего момента, безопасного управления стояночным тормозом, безопасного движения, масштабирование системы обработки данных, свободно конфигурируемые цифровые входы, подключение к шине DC, управление работой вентилятора и другие.
Конфигурация входов/выходов HCS01
- аналоговые: 1 вход;
- цифровые: 8 входов.
Опциональные модули привода HCS01
- Эмуляция энкодера.
- Мульти-интерфейс для подключения нескольких энкодеров.
- Дополнительные модули безопасности.
Параметры типоразмеров электроприводов HCS01
напряжение питания 110 - 230 В, 1 / 3 фазы
Тип привода | Ток, А | Мощность мотора, кВт |
HCS01.1E-W0003-A-02 | 3,3 | 0,15 |
HCS01.1E-W0006-A-02 | 6,0 | 0,25 |
HCS01.1E-W0009-A-02 | 9,0 | 0,46 |
HCS01.1E-W0013-A-02 | 13 | 0,8 |
HCS01.1E-W0018-A-02 | 18 | 1,8 |
напряжение питания 200 - 500 В, 3 фазы
Тип привода | Ток, А | Мощность мотора, кВт |
HCS01.1E-W0005-A-03 | 5 | 0,46 |
HCS01.1E-W0008-A-03 | 8 | 0,86 |
HCS01.1E-W0018-A-03 | 18 | 1,7 |
HCS01.1E-W0028-A-03 | 28 | 2,6 |
HCS01.1E-W0054-A-03 | 54 | 9,0 |
Купить сервопреобразователи IndraDrive Cs (HCS01) производства Bosch Rexroth, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
