Приводы переменного тока ADV200 в Нижнем Новгороде

Описание

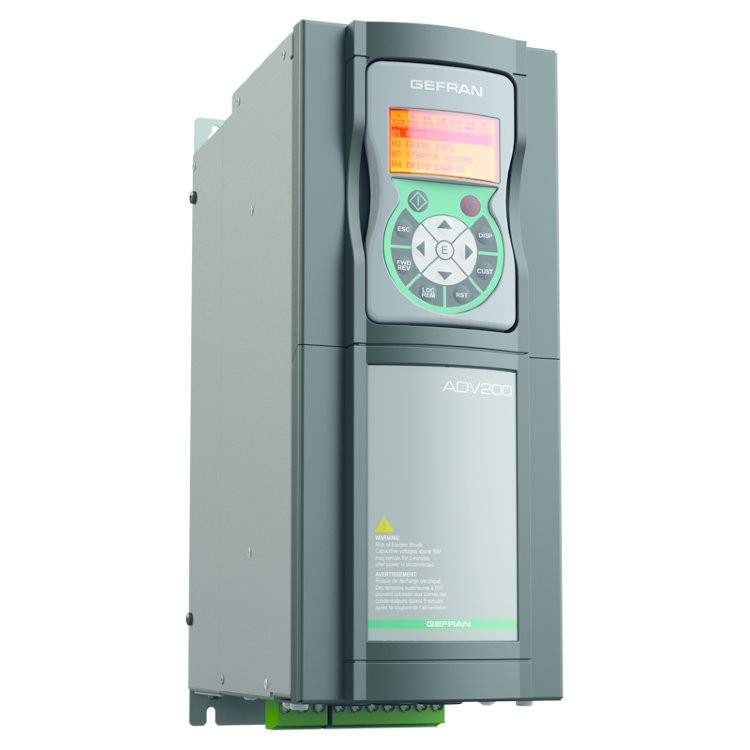

Высокотехнологичная линейка векторных преобразователей SIEIDrive ADV200 от компании Gefran имеет широчайший диапазон размерностей, они предназначены для работы с асинхронными и синхронными двигателями переменного тока мощностью до 1200 кВт. Питание единое для всего модельного ряда, трехфазное в диапазоне от 380 до 500 Вольт. Конструкция построена на принципе модульных блоков, для расширения доступны различные дополнительные платы и аксессуары.

Легкий монтаж, быстрая настройка и ввод в эксплуатацию, корпус имеет компактную конструкцию. Всего представлено 7 размерностей, до 355 кВт это автономные блоки, свыше параллельные установки.

Электрический и механический дизайн тщательно разрабатывались и совершенствовались для максимально долговечной и надежной работы привода. Коэффициент нелинейных искажений снижен на 40% благодаря установленному дросселю, а также привод оборудованы фильтрами ЭМС. Большие возможности самодиагностики, высокий уровень безопасности. Два режима работы в условиях нагрузки: тяжелый и легкий.

Модификация ADV200-DC оптимизирована для работы с несколькими приводами или одним на общей DC шине. Диапазон мощностей лежит в пределах 18,5 - 1200 кВт, питание 400-690 В. В отличие от стандартной версии не включает в себя трехфазные элементы питания.

Модификация ADV200-WA для применения в составе системы регулирования отопления, вентиляции, кондиционирования и охлаждения (HVACR). Диапазон мощностей лежит в пределах 1,5 - 1200 кВт, питания 380-690 В (3 фазы) или 450 - 1120 В (шина DC).

Модификация ADV200-LC для приводов с жидкостными системами охлаждения электрических и механических узлов. Диапазон мощностей лежит в пределах 30 - 400 кВт, питания 380-500 В (3 фазы).

Модификация ADV200-6 c диапазоном значений мощности от 75 кВт для трехфазных источников питания 690 В.

Модификация ADV200-HC для управления двигателями в составе приводов кранового оборудования. Диапазон мощностей лежит в пределах 0,75 - 1650 кВт, питания 380-500, 690 В (3 фазы) и 450 - 750, 600 - 1120 В (шина DC).

Технические характеристики электропривода Gefran ADV200

Мощность электродвигателей: от 0,75 до 1200 кВт;
Напряжение питания: 380 В (-15%) …. 500 В (+5%), 3 фазы;
Перегрузочная способность: 150% в течение 60 сек каждые 5 мин (тяжелый режим), 110% в течение 60 сек каждые 5 минут (легкий режим);
Метод управления: векторное с открытым контуром, векторное с обратной связью, V / f открытый контур и V / f с обратной связью;
Диапазон выходных частот: до 600 Гц;
Промышленный интерфейс: RS485 (протокол Modbus RTU);
Промышленные сети: DeviceNet, CANopen, ProfiBus, GDNet, EtherCAT (в режиме реального времени);
Встроенный дроссель DC;
Модуль динамического торможения (до 75 кВт);
Встроенный фильтр защиты от электромагнитных помех;
Удобный интерфейс для программирования (клавиатура, большой экран);
Диапазон рабочих температур: -10 ... 40 °C;
Класс защиты IP20, IP00;
Встроенные функции: автопараметрирование, контроль момента, перегрузка до 180 %, 16 предустановок для скоростей, перезапуск на ходу, настройка сдвоенного мотора, ПИД блокировка, определение утечек в питания, расширенное программирование (MD-PLC) и другие

Конфигурация входов/выходов электропривода Gefran ADV200

2 биполярных аналоговых входа;
2 биполярных аналоговых выхода;
6 цифровых входов (транзисторы PNP / NPN);
2 цифровых выхода (транзисторы PNP / NPN);
2 релейных выхода.

Опциональные модули электропривода Gefran ADV200

Плата расширения коммутации.
Платы CANopen, DeviceNet, ProfiBus, GDNet
Плата для безопасной остановки.
Выходные дроссели.
Фильтры электромагнитной совместимости.
Тормозные резисторы.
Повышение защиты оболочки до IP54, NEMA 1.

Номинальные характеристики электропривода Gefran ADV200

Тип привода	Мощность, кВт	Встроенные блоки
Легкий режим	Тяжелый режим
ADV-1007-KBX-4	0.75	1.1	Тормоз + фильтр ЭМС + дроссель
ADV-1015-KBX-4	1.5	2.2	Тормоз + фильтр ЭМС + дроссель
ADV-1022-KBX-4	2.2	3	Тормоз + фильтр ЭМС + дроссель
ADV-1030-KBX-4	3	4	Тормоз + фильтр ЭМС + дроссель
ADV-1040-KBX-4	4	5.5	Тормоз + фильтр ЭМС + дроссель
ADV-2055-KBX-4	5.5	7.5	Тормоз + фильтр ЭМС + дроссель
ADV-2075-KBX-4	7.5	11	Тормоз + фильтр ЭМС + дроссель
ADV-2110-KBX-4	11	15	Тормоз + фильтр ЭМС + дроссель
ADV-3150-KBX-4	15	18.5	Тормоз + фильтр ЭМС + дроссель
ADV-3185-KBX-4	18.5	22	Тормоз + фильтр ЭМС + дроссель
ADV-3220-KBX-4	22	30	Тормоз + фильтр ЭМС + дроссель
ADV-4300-KBX-4	30	37	Тормоз + фильтр ЭМС + дроссель
ADV-4370-KBX-4	37	45	Тормоз + фильтр ЭМС + дроссель
ADV-4450-KBX-4	45	55	Тормоз + фильтр ЭМС + дроссель
ADV-5550-KBX-4	55	75	Тормоз + фильтр ЭМС + дроссель
ADV-4300-KXX-4	30	37	Фильтр ЭМС + дроссель
ADV-4370-KXX-4	37	45	Фильтр ЭМС + дроссель
ADV-4450-KXX-4	45	55	Фильтр ЭМС + дроссель
ADV-5550-KXX-4	55	75	Фильтр ЭМС + дроссель
ADV-5750-KXX-4	75	90	Фильтр ЭМС + дроссель
ADV-5900-KXX-4	90	110	Фильтр ЭМС + дроссель
ADV-61100-KXX-4	110	132	Фильтр ЭМС + дроссель
ADV-61320-KXX-4	132	160	Фильтр ЭМС + дроссель
ADV-71600-KXX-4	160	200	Фильтр ЭМС
ADV-72000-KXX-4	200	250	Фильтр ЭМС
ADV-72500-KXX-4	250	315	Фильтр ЭМС
ADV-73150-KXX-4	315	355	Фильтр ЭМ (без метки UL) + источник питания вентилятора 400 В AC / 50 Гц
ADV-73550-KXX-4	355	400	Фильтр ЭМ (без метки UL) + источник питания вентилятора 400 В AC / 50 Гц
ADV-1007-KBX-4+SI	0.75	1.1	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-1015-KBX-4+SI	1.5	2.2	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-1022-KBX-4+SI	2.2	3	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-1030-KBX-4+SI	3	4	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-1040-KBX-4+SI	4	5.5	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-2055-KBX-4+SI	5.5	7.5	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-2075-KBX-4+SI	7.5	11	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-2110-KBX-4+SI	11	15	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-3150-KBX-4+SI	15	18.5	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-3185-KBX-4+SI	18.5	22	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-3220-KBX-4+SI	22	30	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-4300-KBX-4+SI	30	37	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-4370-KBX-4+SI	37	45	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-4450-KBX-4+SI	45	55	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-5550-KBX-4+SI	55	75	Тормоз + фильтр ЭМС + дроссель + карта безопасности
ADV-4300-KXX-4+SI	30	37	Фильтр ЭМС + дроссель + карта безопасности
ADV-4370-KXX-4+SI	37	45	Фильтр ЭМС + дроссель + карта безопасности
ADV-4450-KXX-4+SI	45	55	Фильтр ЭМС + дроссель + карта безопасности
ADV-5550-KXX-4+SI	55	75	Фильтр ЭМС + дроссель + карта безопасности
ADV-5750-KXX-4+SI	75	90	Фильтр ЭМС + дроссель + карта безопасности
ADV-5900-KXX-4+SI	90	110	Фильтр ЭМС + дроссель + карта безопасности
ADV-61100-KXX-4+SI	110	132	Фильтр ЭМС + дроссель + карта безопасности
ADV-61320-KXX-4+SI	132	160	Фильтр ЭМС + дроссель + карта безопасности
ADV-71600-KXX-4+SI	160	200	Фильтр ЭМС + дроссель + карта безопасности
ADV-72000-KXX-4+SI	200	250	Фильтр ЭМС + дроссель + карта безопасности
ADV-72500-KXX-4+SI	250	315	Фильтр ЭМС + дроссель + карта безопасности
ADV-73150-KXX-4+SI	315	355	Фильтр ЭМС (без метки UL) + источник питания вентилятора 400 В AC / 50 Гц + карта безопасности
ADV-73550-KXX-4+SI	355	400	Фильтр ЭМС (без метки UL) + источник питания вентилятора 400 В AC / 50 Гц + карта безопасности
ADV-72000-KXX-4-MS 04 -SI	400	500	Фильтр ЭМС + карта безопасности
ADV-72000-XXX-4-SL
ADV-72500-KXX-4-MS 05 -SI	500	630	Фильтр ЭМС + карта безопасности
ADV-72500-XXX-4-SL
ADV-73150-KXX-4-MS 06 -SI	630	710	Фильтр ЭМС + карта безопасности (без метки UL) + источник питания вентилятора 400 В AC / 50 Гц
ADV-73150-XXX-4-SL
ADV-73550-KXX-4-MS 07 -SI	710	800	Фильтр ЭМС + карта безопасности (без метки UL) + источник питания вентилятора 400 В AC / 50 Гц
ADV-73550-XXX-4-SL
ADV-73150-KXX-4-MS 09 -SI	900	1000	Фильтр ЭМС + карта безопасности (без метки UL) + источник питания вентилятора 400 В AC / 50 Гц
ADV-73150-XXX-4-SL
ADV-73550-KXX-4-MS 10-SI	1000	1200	Фильтр ЭМС + карта безопасности (без метки UL) + источник питания вентилятора 400 В AC / 50 Гц
ADV-73550-XXX-4-SL

Купить частотные преобразователи переменного тока Gefran ADV200, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам.
