Описание

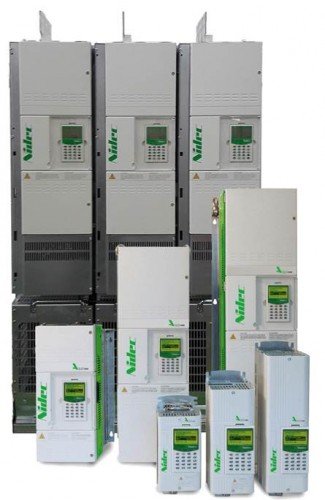

Универсальный привод переменного тока серии AD3000 от компании Nidec является мощным и исключительно надежным предложением для работы в самых различных условиях, в том числе в составе технологических установок тяжелой индустрии. Широкий диапазон силовых значений, от малых форматов до сверхмощного оборудования, эффективность до 98%. Для управления моторами используются три методики регулирования с использованием датчиков обратной связи и в бессенсорном режиме. А также серия выпускается в энергосберегающей версии с рекуперативным оснащением для регенерации энергии торможения обратно в сеть питания.
Простой подход к установке и адаптации устройства с помощью быстрого определения и конфигурирования оборудования, а благодаря особенностям конструкции и коммутационных возможностей они способны адаптироваться к особым условиям и требованиям. Компактный и практичный модульный дизайн, серия AD3000 одна из самых малогабитных предложений в данном классе преобразователей. К заказу также доступен большой спектр аксессуаров и протоколов связи.
Технические характеристики преобразователей Nidec серии AD3000
- Напряжение питания: 380 - 480 В, 500 В, 525 - 690 В;
- Мощность электродвигателя: 0,75 - 4000 кВт ;
- Выходной ток: 3,8 - 2250 А;
- Методы управления: скалярный (вольт-частотный), векторный бессенсорный, векторный с обратной связью, с активным выпрямителем напряжения (рекуперация энергии обратно в сеть питания) ;
- Выходная частота: 0,1 - 200 Гц;
- Допустимые перегрузки: нормальный режим - до 110% от ном. тока на продолжении 60 сек, каждые 10 мин, тяжелый режим - до 150% от ном. тока на продолжении 60 сек, каждые 10 мин;
- Класс защиты корпуса: IP20 (размеры I - VIN), IP00 (размеры VII - VIII);
- Встроенные интерфейсы: Modbus RTU;
- Средства для визуализации и настройки: ЖК-дисплей с кнопочной навигацией, удаленная настройка через компьютер;
- Встроенные функции: автоматическое конфигурирование, быстрый старт, диагностика, сохранение и передача данных, комплекс мер для обеспечения безопасности эксплуатации (защита от перегрузки, перегрева, ошибок связи и т. п.) и другие.
Конфигурация входов/выходов AD3000
- аналоговые: 2 входа и 2 выхода;
- цифровые: 6 входов и 2 выхода;
- релейные: 2 выхода.
- подключение энкодера.
Опциональные модули привода AD3000
- Пульт с ЖК-дисплеем.
- Модули расширения для цифрового ввода / вывода.
- Фильтры: защита от радиопомех, синусоидальные, гармонические.
- Тормозной переключатель.
- Комплект для безопасного снятия крутящего момента.
- Модули сетевых протоколов связи Modbus TCP, Profibus DP, Ethernet / IP, ProfiNet.
- Линейный реактор.
- Источник внешнего питания.
Параметры типоразмеров электроприводов AD3000
напряжение питания 380 - 480 В
Тип привода | Мощность мотора, кВт | Ток, А | ||
норм. режим | тяж. режим | норм. режим | тяж. режим | |
AD3A0P3FBBNH | 1,5 | 0,75 | 3,8 | 2,1 |
AD3A0P4FBBNH | 2,2 | 1,5 | 5,6 | 3,8 |
AD3A0P6FBBNH | 4,0 | 2,2 | 9,5 | 5,6 |
AD3A008FBBNH | 5,5 | 4,0 | 12 | 9,5 |
AD3A011FBBNH | 7,5 | 5,5 | 16 | 12 |
AD3A015FBBNH | 9,0 | 7,5 | 21 | 16 |
AD3A018FBBNH | 11 | 9,0 | 25 | 21 |
AD3A022FBBNH | 15 | 11 | 32 | 25 |
AD3A028FBBNH | 18,5 | 15 | 40 | 32 |
AD3A030FBBFH | 18,5 | 15 | 40 | 32 |
AD3A036FBBFH | 22 | 18,5 | 52 | 40 |
AD3A045FBNFH | 30 | 22 | 65 | 52 |
AD3A053FBNFH | 37 | 30 | 77 | 65 |
AD3A066FBNFH | 45 | 37 | 96 | 77 |
AD3A086FBNFH | 55 | 45 | 124 | 96 |
AD3A108FBNFH | 75 | 55 | 156 | 124 |
AD3A125FBNFH | 90 | 75 | 180 | 156 |
AD3A150FBNFH | 110 | 90 | 210 | 180 |
AD3A166FBNFH | 132 | 110 | 240 | 200 |
AD3A210FBNFH | 160 | 132 | 300 | 240 |
AD3A260FBNFH | 200 | 132 | 370 | 285 |
AD3A290FBNFH | 225 | 160 | 410 | 320 |
AD3A350FBNFH | 280 | 200 | 510 | 385 |
AD3A370FBNFH | 280 | 225 | 540 | 410 |
AD3A440FBNFH | 355 | 280 | 640 | 510 |
AD3A480FBNFH | 400 | 280 | 690 | 530 |
AD3A520FBNFH | 450 | 315 | 750 | 585 |
AD3A580FBNFH | 450 | 355 | 820 | 640 |
AD3A700FBNFH | 560 | 450 | 1020 | 770 |
AD3A740FBNFH | 630 | 450 | 1080 | 820 |
AD3A880FBNFH | 710 | 560 | 1280 | 1020 |
AD3A960FBNFH | 800 | 560 | 1380 | 1060 |
AD3A1K0FBNFH | 800 | 630 | 1500 | 1170 |
AD3A1K1FBNFH | 900 | 710 | 1620 | 1230 |
AD3A1K3FBNFH | 1000 | 800 | 1920 | 1530 |
AD3A1K4FBNFH | 1000 | 900 | 2070 | 1590 |
AD3A1K6FBNFH | 1250 | 1000 | 2250 | 1755 |
напряжение питания 525 - 690 В
Тип привода | Мощность мотора, кВт | Ток, А | ||
норм. режим | тяж. режим | норм. режим | тяж. режим | |
AD3A260KBNFH | 200 | 132 | 215 | 160 |
AD3A280KBNFH | 225 | 160 | 235 | 180 |
AD3A440KBNFH | 355 | 250 | 370 | 275 |
AD3A500KBNFH | 400 | 250 | 420 | 315 |
AD3A530KBNFH | 450 | 315 | 445 | 330 |
AD3A650KBNFH | 500 | 400 | 540 | 405 |
AD3A880KBNFH | 710 | 500 | 740 | 550 |
AD3A1K0KBNFH | 800 | 630 | 840 | 630 |
AD3A1K1KBNFH | 900 | 630 | 890 | 660 |
AD3A1K3KBNFH | 1000 | 800 | 1080 | 810 |
AD3A1K5KBNFH | 1250 | 900 | 1260 | 945 |
AD3A1K6KBNFH | 1300 | 950 | 1335 | 990 |
AD3A2K0KBNFH | 1600 | 1250 | 1620 | 1215 |
Данные по типоразмерам с функцией рекуперации энергии AD3000 – AFE Y и AD3000 – AFE J указаны в прилагаемом каталоге.
Купить частотные преобразователи AD3000 от Nidec, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
Характеристики
Бренд | Nidec |
