Приводы переменного тока Nidec ASI Nidec Silcovert TH 7000 в Нижнем Новгороде

Описание

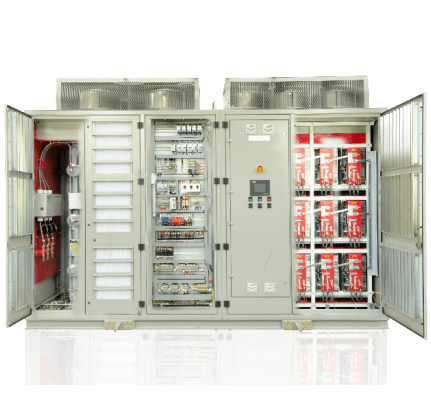

Преобразователи переменного тока Silcovert TH серии 7000 предназначены для управления любыми типами электродвигателей высоковольтных приложений от 2400 до 7200 В, высокоэффективное решение для ведения сверхмощных производственных процессов (КПД более 98%). Диапазон используемых в линейке мощностей достигает верхнего предела в 18500 кВт. Эти надежные и высокопроизводительные инверторы имеют многоуровневую архитектуру на базе технологии IGBT. Комплекс защитных и изоляционных мер обеспечивает безопасность персонала и минимизацию помех и искажений.

Широкий набор опциональных возможностей, гибкость и модульность конструкции позволяет максимально адаптировать данные преобразователи к требованиям заказчика. На дверце шкафа располагается цветная панель с сенсорным экраном для прямого взаимодействия с приводной системой, а также реализована возможность удаленной настройки и мониторинга процесса работы.

Большой ассортимент типоразмеров дает богатый выбор градаций силовых параметров. Помимо воздушного охлаждения разработаны также более мощные приводы с водяной системой отвода тепла. Дизайн в зависимости от условий эксплуатации применяется базовый в формате шкафа или же все модули могут быть заключены в контейнер.

Технические характеристики преобразователей Nidec Silcovert TH серии 7000

Напряжение питания: 2400, 3300, 4160, 6000, 6600, 7200 В;;
Мощность электромотора: 254 - 18508 кВт;
Выходной ток: 70 - 1700 A;
Методы управления: вольт-частотный, бессенсорный, полеориентированное векторное управление (FOC);
Выходная частота: до 250 Гц (до 330 Гц с понижением мощности);
Класс защиты корпуса: IP42;
Встроенные интерфейсы: Profibus, опционально Ethernet, Modbus RTU и другие ;
Средства для визуализации и настройки: сенсорная панель оператора, удаленная диагностика и мониторинг;
Особенности: встроенный ПЛК, базовые контрольные возможности управления в тандартной версии, опционально предустановки для скоростей, резервные источники питания (DC 24 В), сигнальные лампы и звуковая сигнализация, дополнительные сенсоры для мониторинга температурных показателей, защита двигателя и другие.

Параметры типоразмеров электроприводов Silcovert TH 7000

напряжение сети питания 2400 и 3300 В, воздушное охлаждение

Ток, А	Напряжение 2400 В	Напряжение 3300 В
Тип привода	Мощность мотора, кВт	Тип привода	Мощность мотора, кВт
70	SVTH 290 A24 18P	254	SVTH 400 A33 18P	349
105	SVTH 440 A24 18P	381	SVTH 600 A33 18P	524
140	SVTH 580 A24 18P	508	SVTH 800 A33 18P	699
210	SVTH 870 A24 18P	762	SVTH 1K2 A33 18P	1048
270	SVTH 1K1 A24 18P	980	SVTH 1K5 A33 18P	1347
360	SVTH 1K5 A24 18P	1306	SVTH 2K1 A33 18P	1796
480	SVTH 2K0 A24 18P	1742	SVTH 2K7 A33 18P	2395
550	SVTH 2K3 A24 18P	1996	SVTH 3K1 A33 18P	2744
650	SVTH 2K7 A24 18P	2359	SVTH 3K7 A33 18P	3243

напряжение сети питания 4160 и 6000 В, воздушное и водяное охлаждение

Ток, А	Напряжение 4160 В	Напряжение 6000 В
Тип привода	Мощность мотора, кВт	Тип привода	Мощность мотора, кВт
воздушное охлаждение
70	SVTH 500 A41 24P	440	SVTH 700 A60 30P	635
105	SVTH 750 A41 24P	660	SVTH 1K1 A60 30P	953
140	SVTH 1K0 A41 24P	881	SVTH 1K4 A60 30P	1270
210	SVTH 1K5 A41 24P	1321	SVTH 2K2 A60 30P	1905
270	SVTH 1K9 A41 24P	1698	SVTH 2K8 A60 30P	2450
360	SVTH 2K6 A41 24P	2264	SVTH 3K7 A60 30P	3266
480	SVTH 3K5 A41 24P	3019	SVTH 5K0 A60 30P	4355
550	SVTH 4K0 A41 24P	3460	SVTH 5K7 A60 30P	4990
650	SVTH 4K7 A41 24P	4089	SVTH 6K8 A60 30P	5897
водяное охлаждение
550	SVTH 4K0W41 24P	3460	SVTH 5K7W60 30P	4990
650	SVTH 4K7W41 24P	4089	SVTH 6K8W60 30P	5897
800	SVTH 5K8W41 24P	5032	SVTH 8K3W60 30P	7258
1150	SVTH 8K3W41 24P	7234	SVTH 12K0W60 30P	10433
1500	SVTH 10K8 A41 24P	9435	SVTH 15K6W60 30P	13609
1700	SVTH 12K2W41 24P	10693	SVTH 17K7W60 30P	15423

напряжение сети питания 6600 и 7200 В, воздушное и водяное охлаждение

Ток, А	Напряжение 6600 В	Напряжение 7200 В
Тип привода	Мощность мотора, кВт	Тип привода	Мощность мотора, кВт
воздушное охлаждение
70	SVTH 800 A66 36P	699	SVTH 870 A72 36P	762
105	SVTH 1K2 A66 36P	1048	SVTH 1K3 A72 36P	1143
140	SVTH 1K6 A66 36P	1397	SVTH 1K7 A72 36P	1524
210	SVTH 2K4 A66 36P	2096	SVTH 2K6 A72 36P	2286
270	SVTH 3K1 A66 36P	2695	SVTH 3K4 A72 36P	2939
360	SVTH 4K1 A66 36P	3593	SVTH 4K5 A72 36P	3919
480	SVTH 5K5 A66 36P	4790	SVTH 6K0 A72 36P	5226
550	SVTH 6K3 A66 36P	5489	SVTH 6K9 A72 36P	5988
650	SVTH 7K4 A66 36P	6487	SVTH 8K1 A72 36P	7077
водяное охлаждение
550	SVTH 6K3W66 36P	5489	SVTH 6K9W72 36P	5988
650	SVTH 7K4W66 36P	6487	SVTH 8K1W72 36P	7077
800	SVTH 9K1W66 36P	7984	SVTH 10K0W72 36P	8710
1150	SVTH 13K1W66 36P	11477	SVTH 14K3W72 36P	12520
1500	SVTH 17K1W66 36P	14970	SVTH 18K7W72 36P	16330
1700	SVTH 19K4W66 36P	16966	SVTH 21K2W72 36P	18508

Купить высоковольтные частотные преобразователи Silcovert TH 7000 от Nidec, узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
