Описание

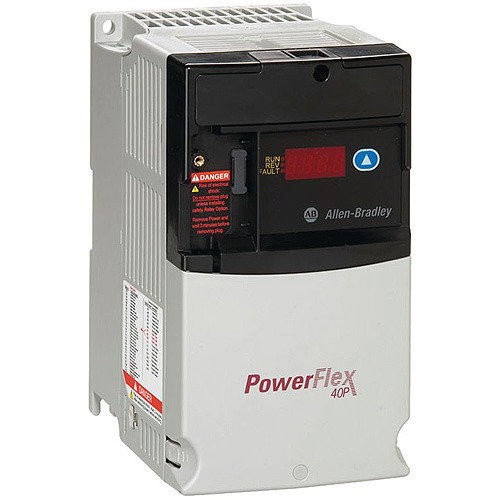

Ультракомпактный электропривод PowerFlex 40P с функцией безопасного отключения момента (класса 3) от компании Rockwell Automation (Allen-Bradley) предназначен для управления асинхронными моторами мощностью 11 кВт. В качестве инструмента настройки скорости вращения электродвигателя, используются два метода: вольт-частотное, векторное регулирование бессенсорное и с замкнутым контуром (с датчиком обратной связи).
Оптимизированная производительность, экономичное предложение, отличный вариант для работы для управления скоростью и положением (на простом уровне) для различных типов приложений, в частности для конвейерного оборудования, смесителей, упаковочных установок, прядильных станков и т. д.
Ассортимент моделей серии представлен двумя типами размерностей, доступны к заказу три класса параметров напряжения сети. Для всей линейки встроены тормозные транзисторы, доступны на выбор несколько монтажных вариантов исполнения корпуса: стандартный, крепление к наружному радиатору и фланцевый способ установки.
Технические характеристики преобразователей Allen-Bradley серии PowerFlex 40P
- Напряжение питания: 200 - 240 В, 380 - 480 В, 500 - 600 В;
- Мощность электромотора: 0,4 - 11 кВт;
- Выходной ток: 1,4 - 33 A;
- Методы управления: скалярный (вольт-частотный), векторный бессенсорный;
- Выходная частота: 0 - 500 Гц;
- Допустимые перегрузки: 150% от ном. тока на протяжении 60 сек, 200% на протяжении 3 сек;
- Класс защиты корпуса: IP20 (по запросу IP30);
- Встроенные интерфейсы: RS485, CIP, опционально EtherNet/IP, ControlNet, DeviceNet, LonWorks, PROFIBUS DP;
- Средства для визуализации и настройки: 4-значный ЖК-дисплей со светодиодной индикацией, программное обеспечение DriveExplorer, DriveTools SP, Pocket DriveExplore для работы с ПК;
- Встроенные функции: автонастройка, 8 предустановок для скоростей, 10 наиболее популярных параметров применений, PID-регулятор, безопасное отключение крутящего момента, таймер, счетчик, StepLogic, несколько режимов настройки останова, две независимых установки для времени разгона и торможения, электронная защита от перегрузки и другие.
Конфигурация входов/выходов PowerFlex 40P
- аналоговые: 1 вход и 1 выход;
- цифровые: 7 входов;
- релейные: 1 выход.
- опто: 2 выхода.
Опциональные модули привода PowerFlex 40P
- Дистанционный пульт управления встраиваемый и портативный.
- Модули для подключения промышленных сетей.
- и другие опции (см. прилагаемый каталог).
Параметры типоразмеров электроприводов PowerFlex 40P (код 22D-..)
напряжение питания 200 - 240 В (50 Гц), 3 фазы
Тип привода (стандарт, с пластиной, фланцевый дизайн) | Ток, А | Мощность мотора, кВт |
22D-B2P3N104, 22D-B2P3H204, 22D-B2P3F104 | 2,3 | 0,4 |
22D-B5P0N104, 22D-B5P0H204, 22D-B5P0F104 | 4,5 | 0,75 |
22D-B8P0N104, 22D-B8P0H204, 22D-B8P0F104 | 8,0 | 1,5 |
22D-B012N104, 22D-B012H204, 22D-B012F104 | 12,0 | 2,2 |
22D-B017N104, 22D-B017H204, 22D-B017F104 | 17,5 | 3,7 |
22D-B024N104, 22D-B024H204, 22D-B024F104 | 24,0 | 5,5 |
22D-B033N104, 22D-B033H204, 22D-B033F104 | 33,0 | 7,5 |
напряжение питания 380 - 480 В (50 Гц), 3 фазы
Тип привода (стандарт, с пластиной, фланцевый дизайн) | Ток, А | Мощность мотора, кВт |
22D-D1P4N104, 22D-D1P4H104, 22D-D1P4F104 | 1,4 | 0,4 |
22D-D2P3N104, 22D-D2P3H104, 22D-D2P3F104 | 2,3 | 0,75 |
22D-D4P0N104, 22D-D4P0H104, 22D-D4P0F104 | 4,0 | 1,5 |
22D-D6P0N104, 22D-D6P0H104, 22D-D6P0F104 | 6,0 | 2,2 |
22D-D010N104, 22D-D010H104, 22D-D010F104 | 10,5 | 4,0 |
22D-D012N104, 22D-D012H104, 22D-D012F104 | 12,0 | 5,5 |
22D-D017N104, 22D-D017H104, 22D-D017F104 | 17,0 | 7,5 |
22D-D024N104, 22D-D024H104, 22D-D024F104 | 24,0 | 11,0 |
напряжение питания 500 - 600 В (50 Гц), 3 фазы, без фильтра ЭМС
Тип привода (стандарт, с пластиной, фланцевый дизайн) | Ток, А | Мощность мотора, кВт |
22D-E1P7N104, 22D-E1P7N104, 22D-E1P7N104 | 1,7 | 0,75 |
22D-E3P0N104, 22D-E3P0N104, 22D-E3P0N104 | 3,0 | 1,5 |
22D-E4P2N104, 22D-E4P2N104, 22D-E4P2N104 | 4,2 | 2,2 |
22D-E6P6N104, 22D-E6P6N104, 22D-E6P6N104 | 6,6 | 4,0 |
22D-E9P9N104, 22D-E9P9N104, 22D-E9P9N104 | 9,9 | 5,5 |
22D-E012N104, 22D-E012N104, 22D-E012N104 | 12,0 | 7,5 |
22D-E019N104, 22D-E019N104, 22D-E019N104 | 19,0 | 11,0 |
Купить частотные преобразователи PowerFlex 40P от Rockwell Automation (Allen-Bradley), узнать цену и больше информации о продуктах Вы можете обратившись к нашим специалистам.
